Dalam jaringan komputer, pengaturan IP address sangat penting agar setiap perangkat dapat saling terhubung dan berkomunikasi dengan lancar. MikroTik sebagai salah satu perangkat router yang banyak digunakan di sekolah dan dunia industri, menyediakan dua metode pengaturan IP address, yaitu secara statik (manual) dan dinamis (menggunakan DHCP). Pemahaman tentang cara mengatur IP address baik secara static maupun melalui DHCP Server di MikroTik menjadi dasar penting bagi siswa jurusan Teknik Komputer dan Jaringan (TKJ) agar mampu mengelola jaringan secara efisien.
LANGKAH LANGKAH SETTING IP ADDRESS DHCP DAN STATIC MENGGUNAKAN ROUTER MIKROTIK
1. Pastikan Adapter Ethernet pada Control Panel Terhubung dengan Kabel LAN
Cari Control Panel > Network and Internet > Network Connections
2. Buka Aplikasi Winbox masuk ke halaman Winbox Pilih Mac Address > Connect
Kemudian Lakukan Reset Configuration

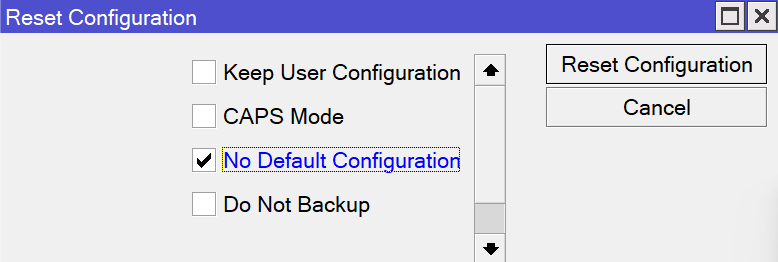

Pilih menu System > Reset Configuration > ✓ No Default Configuration > Reset Configuration
3. Setting Interfaces Pilih Menu Interfaces pada winbox
4. Setting IP Address
Pilih menu IP > Addresses
5. Setting DNS
Pilih menu IP > DNS > Input IP pada Server dengan IP ISP Gateway > ✓ Allow Remote Request> Apply > Ok
6. Untuk Setting IP STATIC / DHCP
IP STATIC
PENTING !!!
Jika ingin setting IP Static maka Tidak Usah Setting IP DHCP SERVER, jika ingin setting IP DHCP Server maka lanjutkan langkah di bawah
IP DHCP
IP > DHCP Server > DHCP Setup > pilih Ether2-LAN (Interface yang mau di gunakan menggunakan IP DHCP)
7. Setting Route
IP > Routes > + > masukan IP Gateway ISP pada kolom Gateway > Apply > OK
Pastikan Keterangannya Reachable ethernet1-ISP (artinya terhubung)
8. Cek Jaringan ISP sudah terhubung padan Router atau belum dengan klik Menu
New Terminal > ping 8.8.8.8
Setting Firewall Nat untuk mengijinkan Jaringan Privat mendapatkan Internet dari Jaringan Public.
IP > Firewall > NAT
Pilih Menu General
Chain : srcnat
Out Interfaces : Ether1-ISP
Pilih Menu Action
Action : Masquerade
Apply > Ok
IP STATIC
10. Setting IP Address Pada Adapter Ethernet Control Panel pilih Use The Following IP Address
Masukan IP Address sesuai pada settingan winbox > Setelah diisi IP pilih > OK
seperti di bawah ini
Pilih Obtain an IP Address automatically untuk mendapatkan IP Secara Otomatis > kemudian pilih OK
Memastikan konfigurasi sudah tehubung dengan internet dengan cara buka Command Prompt pada PC LAN jika TTL maka terhubung internet
ping 8.8.8.8
ping 8.8.8.8
Akses txrxnovi.com pada browser chrome jika terbuka semua settingan sudah berhasil. Selamat !
